Молниеприемник «пространственная сетка»

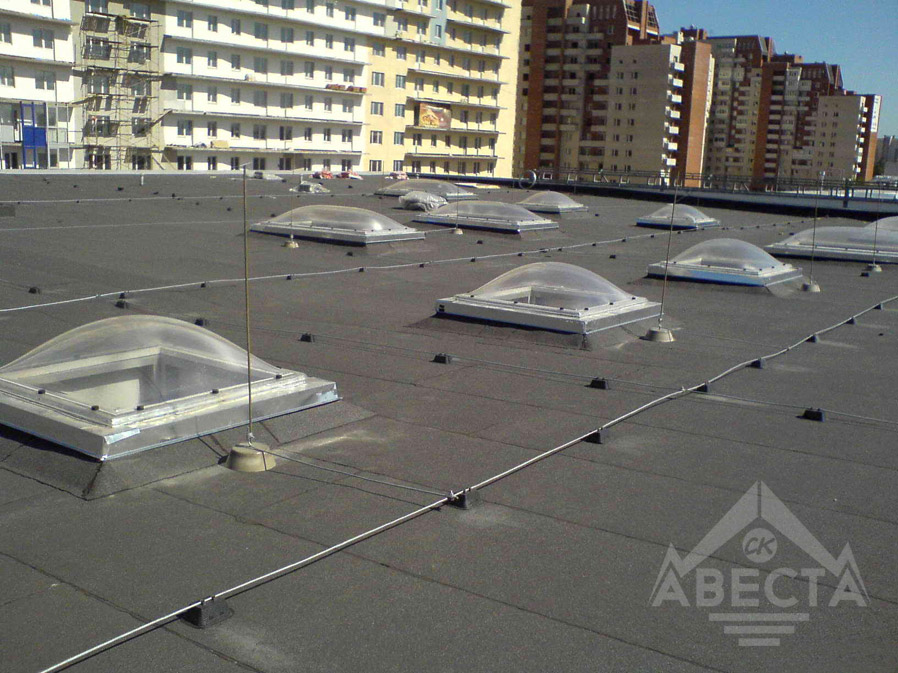

Представляет собой «сетку», собранную из металлического прутка, расположенную на крыше защищаемого объекта (рис. 1).
Как правило «сетка» монтируется из круглой оцинкованной стали d≥8мм или из меди d≥6мм.
Размеры ячейки «сетки» определяются проектом, в зависимости от степени защиты.
Существуют различные способы крепления «сетки» к поверхности крыши. Выбор элементов крепления в основном зависит от типа кровли (мягкая – из наплавляемых материалов, жесткая – стальная фальцевая или черепичная и т.д.).
Допускается укладка «сетки» в «кровельном пироге» (главное условие не горючее основание).
От «сетки» по всему периметру монтируются токоотводы с шагом 10 ÷ 25м (в зависимости от уровня защиты).
Заземляющее устройство выполняется в виде замкнутого горизонтального контура, усиленного вертикальными заземлителями в точках опусков токоотводов.
Нередко «сетку» комбинируют со стерневыми молниеприемниками. Это обеспечивает довольно надежную защиту.
