Стержневой молниеприемник

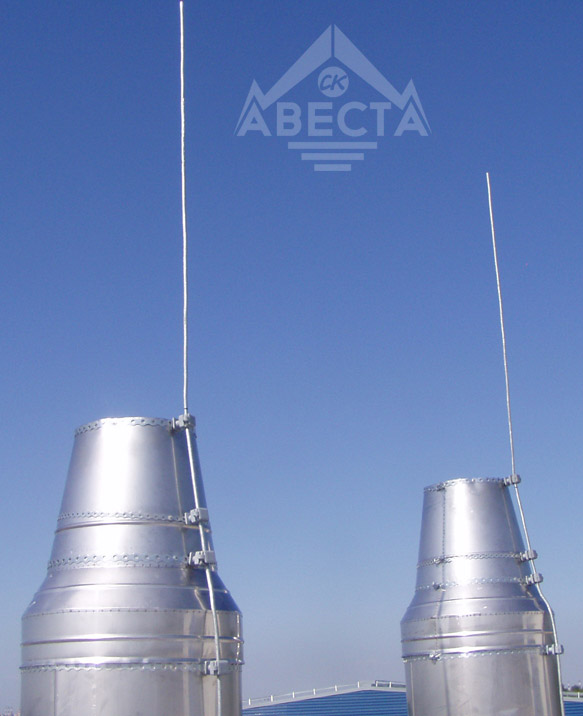

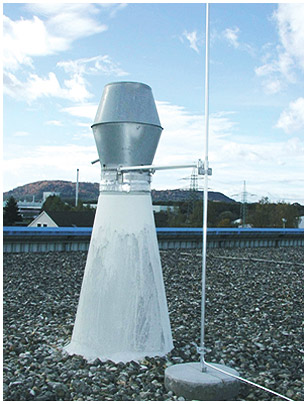

Стержневой молниеприемник – это по сути слегка усовершенствованный первый громоотвод, изобретенный в 1753 году Бенджамином Франклином. Может быть смонтирован как непосредственно на крыше защищаемого здания (рис. 1), так и отдельно от него (рис. 2). Количество определяется в проекте, исходя из расчета зон защиты.
От каждого стержневого молниеприемника организуется по два токоотвода. Если молниеприемники расположены на крыше, то заземляющее устройство выполняется в виде замкнутого горизонтального контура, усиленного вертикальными заземлителями в точках опусков токоотводов.
В случае отдельно стоящих стержневых молниеприемников – заземляющее устройство выполняется в виде «куриной лапы» (три вертикальных заземлителя, объединенных между собой).
Применение стержневых молниеприемников в наши дни достаточно ограничено, ввиду низкой эффективности защиты.
Стержневые молниеприемники, как правило, используются для защиты небольших зданий, не сложной архитектуры.
